MW-PDIV01-0303 - Пассивный делитель/сумматор мощности до 5,5 ГГц (Vishay)

Редактировал(а) Олег Григорьев 2025/07/11 13:08

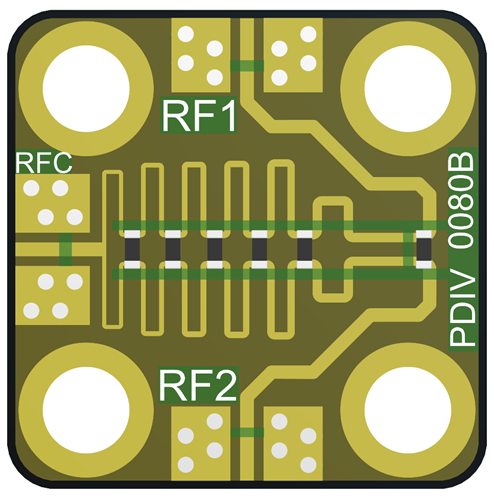

MW-PDIV01-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБVishay Intertechnology, Inc
Основная ЭКБfc0402e1000bsws

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГцDC – 5,5
Амплитудная ошибка, дБне более ±0,2

Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

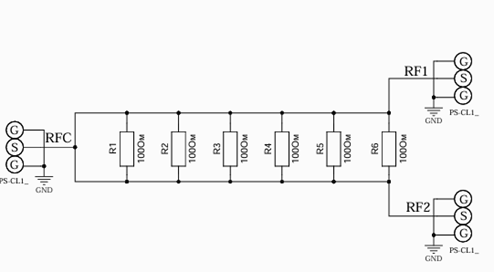

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт50

Данные измерений

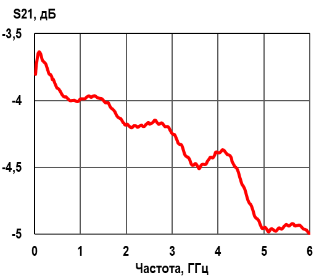

Вносимые потери1732008462817-151.png

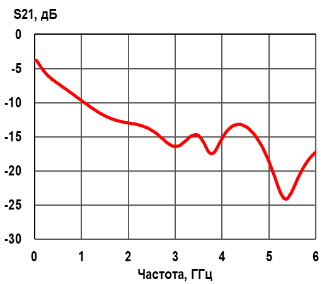

Изоляция RF1-RF21732008473496-862.png

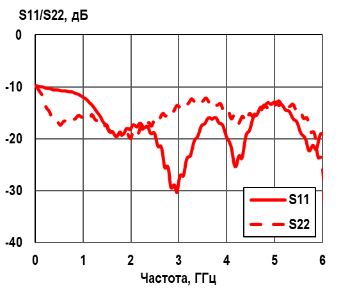

Отраженная от входа/выхода мощность1732008485658-192.png

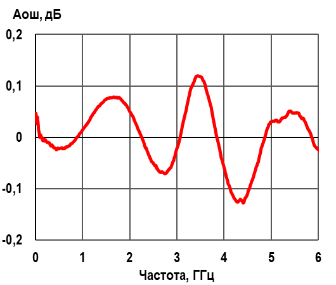

Амплитудная ошибка1732008492761-336.png
