MW-PA01-0605 - GaN УМ 1-9 ГГц 10Вт (iPA-64-MB)
Редактировал(а) Олег Григорьев 2025/08/25 10:25
MW-PA01-0605 | |
|---|---|
 | |
| Размер | 0605 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | iPA-64-MB |
| Плата питания | DC-HSC01-0605 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 1 – 9 |
| КПД, % | 20 |
| Ку, дБ | 20 |
| Pвых, Вт | 7 |
Значения параметров приведены при Uпит = 28 В, Iпит = 600 мА, РВХ = 18 дБм, Т = 25° С, непрерывный режим

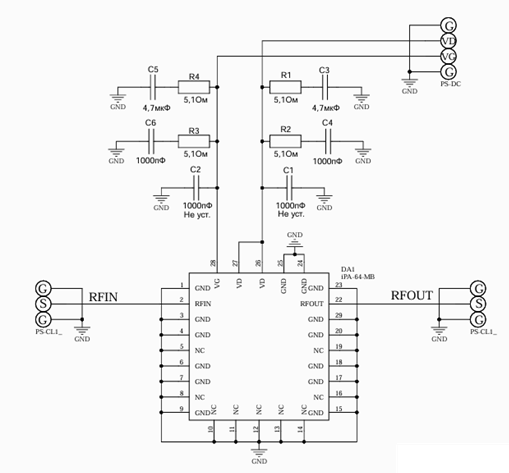

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, дБм | 23 |
| Ток потребления, мА | 1500 |
| Напряжение питания, В | 32 |
| Напряжение смещения, В | -5…0 В |
