MW-MX01-0303 - Смеситель тип 1 (1,0-5,0 ГГц К1324ПС2У)
Редактировал(а) Олег Григорьев 2025/08/28 13:38
MW-MX01-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель блока | ООО "ИнноЦентр ВАО" |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324ПС2У |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 1,0 – 6,4 |
| Диапазон частот ПЧ, ГГц | 0 – 2,3 |
| Коэффициент преобразования, дБ | -8 |
| Изоляция РЧ-ПЧ, дБ | 15 |
| Изоляция ГЕТ-ПЧ, дБ | 25 |

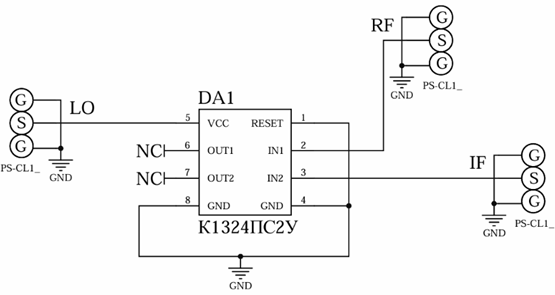

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Мощность на выводе РЧ, дБм | 23 |
| Мощность на выводе ПЧ, дБм | 20 |
| Мощность на входе гетеродина, дБм | 23 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

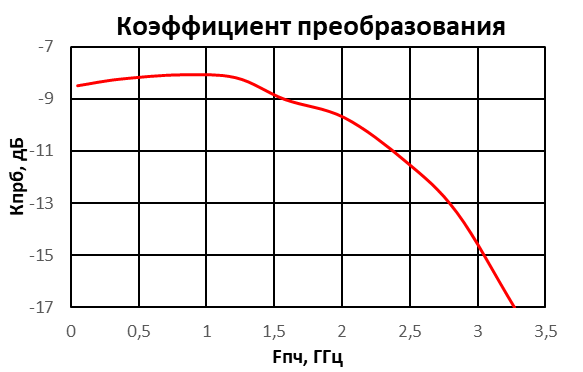

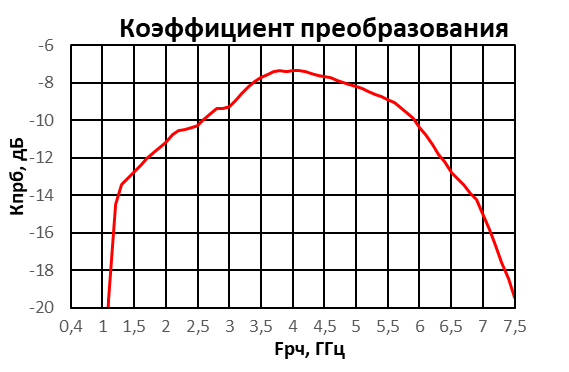

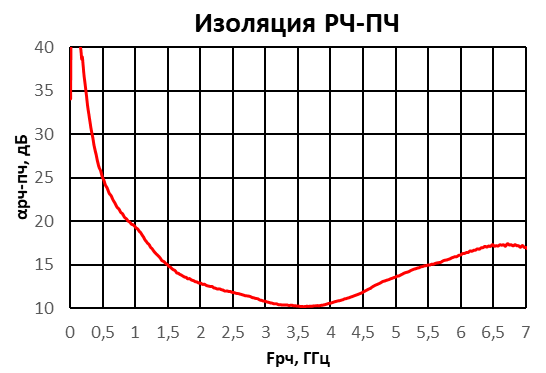

ПРЕОБРАЗОВАНИЕ ВВЕРХ Режим измерений, если не указано иного: Ргет = 16 дБм, Ррч = -20 дБм, Т = 25° С. | |
 |  |

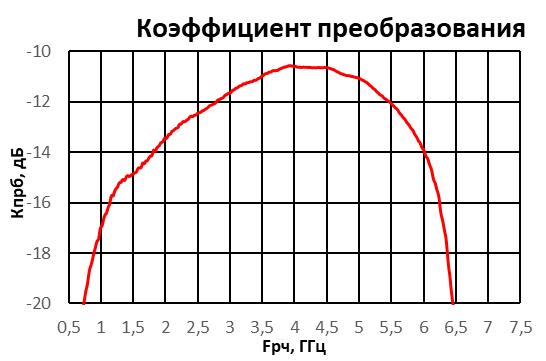

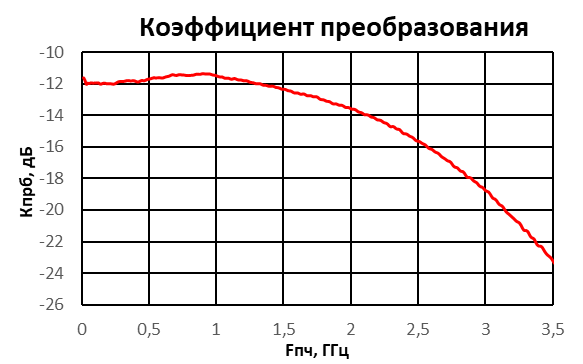

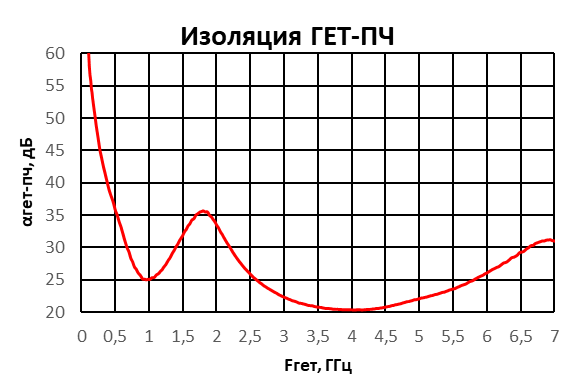

ПРЕОБРАЗОВАНИЕ ВНИЗ Режим измерений, если не указано иного: Ргет = 16 дБм, Ррч = -20 дБм, Т = 25° С. | |
 |  |
 |  |
