MW-LNA03-0303 - МШУ 25…40 ГГц, Ку = 19 дБ, Кш = 2,0 дБ (MLA104-2)

Редактировал(а) Владислав Терёхин 2024/12/24 17:03

MW-LNA03-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»

Производитель

ЭКБ

АО «НИИПП»
Основная ЭКБMLA104-2
Плата питанияDC-TP01-0201

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц22 – 34
Коэффициент усиления на малом сигнале, дБ16
Выходная мощность при компрессии 1 дБ, дБм8
Напряжение питания, В+3
Ток потребления, мА30
Напряжение смещения, В-1 …­-0,3

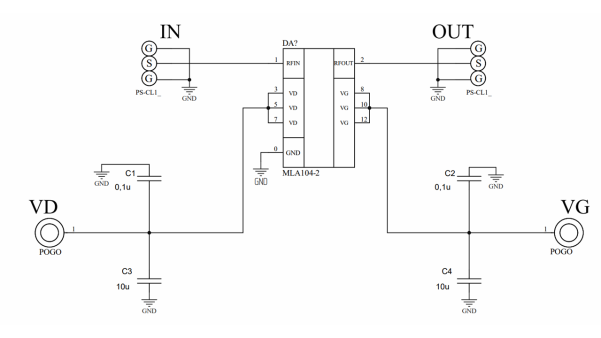

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Напряжение питания, В+4
Напряжение смещения, В-1 … -0,2
Ток потребления, мАНе более 80

Данные измерений
