MW-HCPL06-0512 - Квадратурный направленный ответвитель 3 дБ диапазона 0,8-4,0 ГГц, Pвх.макс. = 100 Вт (iDC-800-S)

Редактировал(а) Владислав Терёхин 2024/12/17 14:13

MW-HCPL06-0512

Размер0512
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБHO08-40-100
Плата питания

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
РВХ, дБм- 20
Диапазон рабочих частот, ГГц0,8 – 4,0
Вносимые потери без учета деления на частоте 2 ГГц, дБ4,0
Вносимые потери без учета деления на частоте 3 ГГц, дБ5,0
Вносимые потери без учета деления на частоте 4 ГГц, дБ6,0
Неидентичность амплитуд, дБ6,0

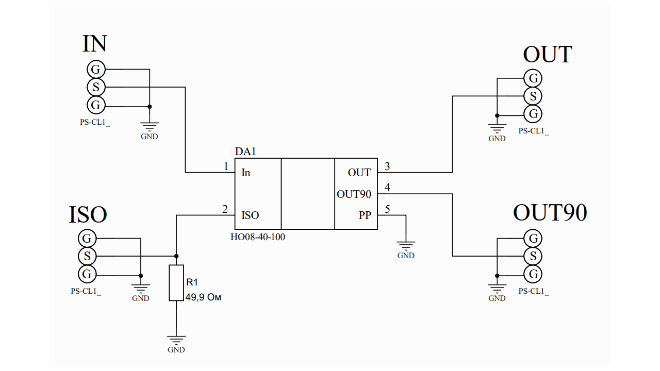

Функциональная схема


Предельные значения

ПараметрПредельное значение
Входная мощность, Вт150

Данные измерений
