MW-HCPL04-0606 - Квадратурный Пассивный делитель/сумматор мощности РК-КМ-60-2,00/4,00

Редактировал(а) Ксения Горнева 2024/11/28 08:23

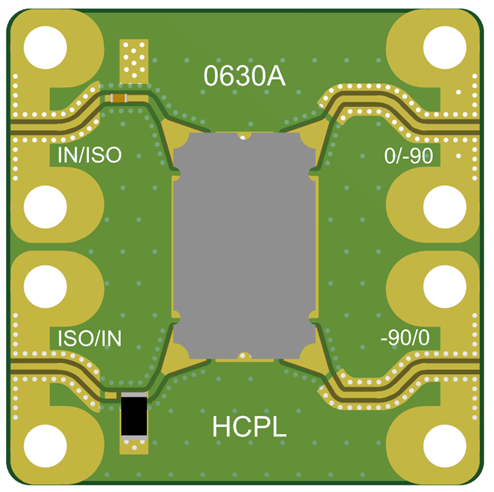

MW-HCPL04-0606

Размер0606
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБРК-КМ-60-2,00/ 4,00

Страница в магазине

Содержание

Основные параметры

Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

ПараметрТиповое значение
Диапазон рабочих частот, ГГц1,40 – 2,80
Вносимые потери без учета деления на частоте 1,4 ГГц, дБ2,0
Вносимые потери без учета деления на частоте 2,1 ГГц, дБ0,8
Вносимые потери без учета деления на частоте 2,8 ГГц, дБ2,0
Неидентичность амплитуд, дБне более 2,2

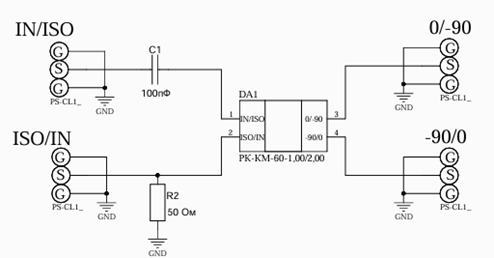

Функциональная схема


Предельные параметры

ПараметрТиповое значение
Входная мощность, Вт100

Данные измерений

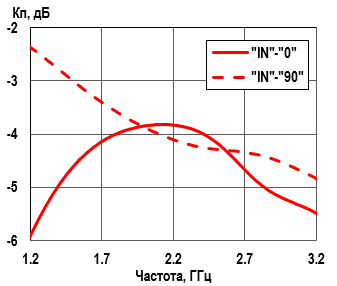

Коэффициент передачи1732170199766-382.png

Возвратные потери

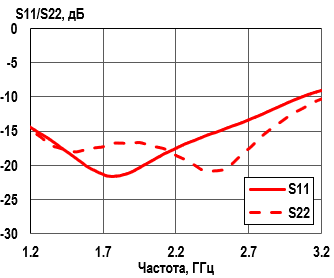

при "IN"-"0"

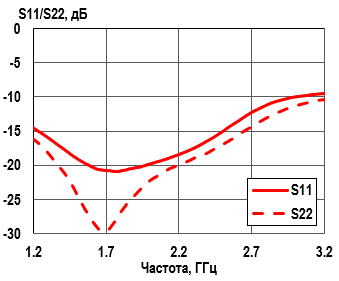

Возвратные потери

при "IN"-"90"


Неиндентичность

амплитуд

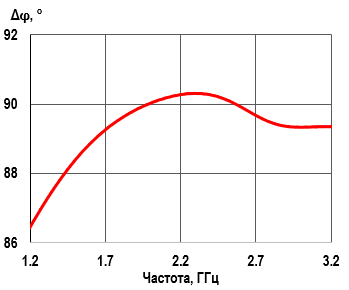

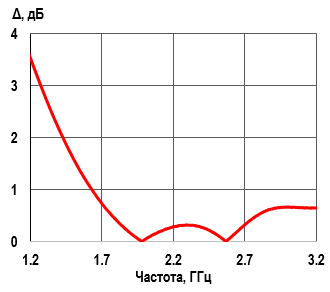

1732171395262-591.pngРазность фаз1732176156469-125.png
