MW-HCPL01-0608 - Квадратурный Пассивный делитель/сумматор мощности РК-КМ-100-0,37/0,75

Редактировал(а) Олег Григорьев 2024/11/28 12:49

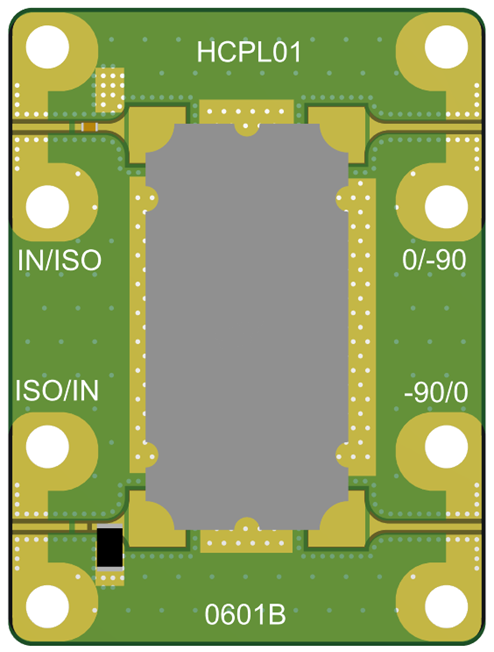

MW-HCPL01-0608

Размер0608

Производитель блока

ООО «ИнноЦентр ВАО»
Производитель ЭКБООО «Радиокомп»
Основная ЭКБРК-КМ-100-0,37/0,75

Страница в магазине

Содержание

Основные параметры

Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,26 – 0,69
Вносимые потери без учета деления на частоте 0,26 ГГц, дБ2,0
Вносимые потери без учета деления на частоте 0,47 ГГц, дБ0,1
Вносимые потери без учета деления на частоте 0,69 ГГц, дБ2,0
Неидентичность амплитуд, дБне более 2,9

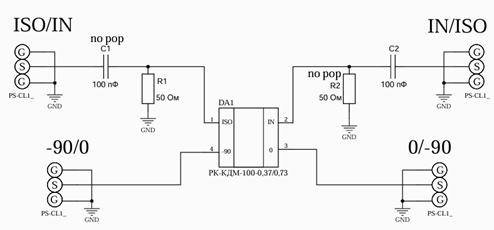

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, Вт100

Данные измерений

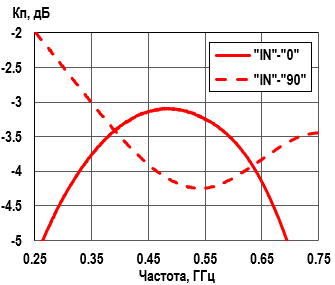

Коэффициент передачи1732012648261-669.png

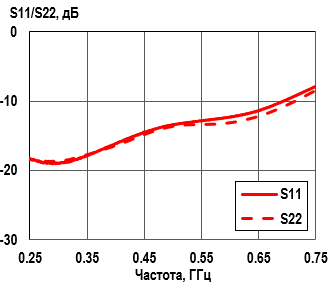

Возвратные потери

при "IN"-"0"

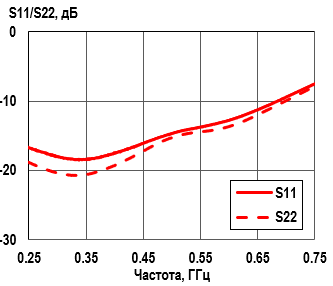

Возвратные потери

при "IN"-"90"

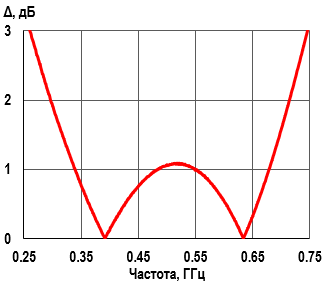

Неидентичность амплитуд1732012688395-485.pngРазность фаз1732176013021-366.png
