MW-GB05-0403 - ШПУ до 4 ГГц, 16.7дБ, 20 дБм, 4,6 дБ (К1324УВ11У1)
Редактировал(а) Олег Григорьев 2025/08/28 13:14
MW-GB05-0403 | |
|---|---|
 | |
| Размер | 0403 |
| Производитель блока | ООО "Инноцентр ВАО" |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324УВ11У1 |
| Плата питания | DC-LDO01-0403 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 0,01 – 6,5 |
| Коэффициент усиления на частоте 1,0 ГГц, дБ | 17 |
| Выходная мощность при уровне компрессии коэффициента усиления 1 дБ на частоте 1 ГГц, дБм | 22 |
| Коэффициент шума на частоте 1,0 ГГц, дБ | 3,5 |
Значения параметров приведены при Uпит = 5 В, РВХ = - 20 дБм, Т = 25° С

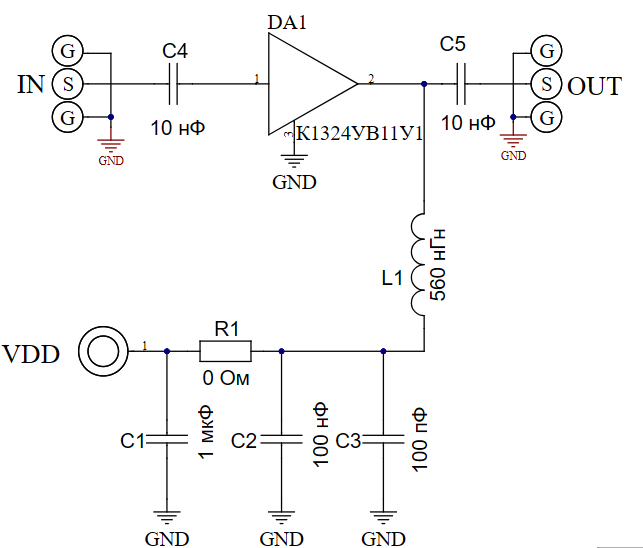

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, мВт | 63 |
| Рассеиваемая мощность, Вт | 1,2 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
