MW-GB03-0403 - Широкополосный усилитель тип 3 (до 6 ГГц с вых. мощностью 20 дБм К1324УВ9У1)

Редактировал(а) Ксения Горнева 2024/12/25 17:31

Содержание

Основные параметры

Параметр	Типовое значение
Диапазон рабочих частот, ГГц	0,03 – 8,0
Коэффициент усиления на частоте 1,0 ГГц, дБ	19,9
Выходная мощность при уровне компрессии коэффициента усиления 1 дБ на частоте 1 ГГц, мВт	104
Коэффициент шума на частоте 1,0 ГГц, дБ	3,8

Значения параметров приведены при U_пит = 5 В, Р_ВХ = - 20 дБм, Т = 25° С

Параметр	Предельное значение
Входная мощность, мВт	40
Рассеиваемая мощность, мВт	490
Примечание: одновременное воздействие двух предельных значений не допускается

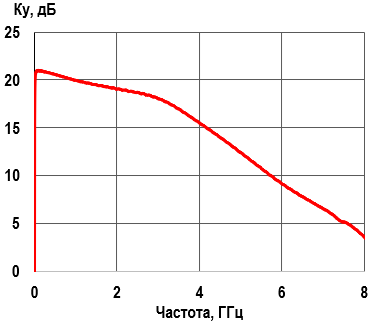

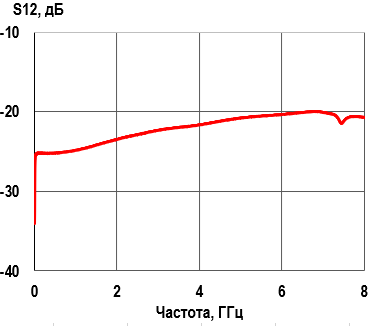

Коэффициент усиления		Изоляция

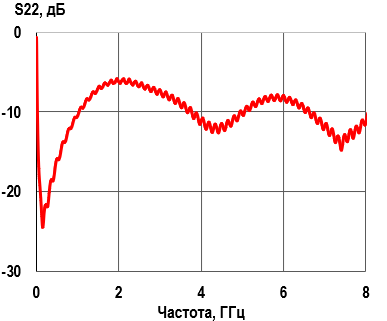

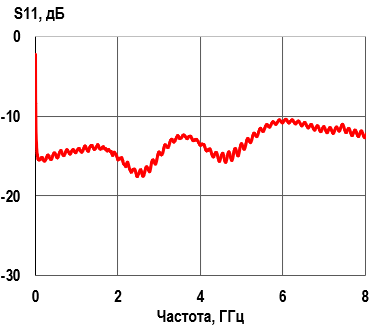

Отраженная от входа мощность		Отраженная от выхода мощность

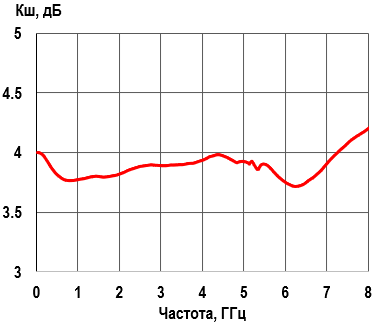

Выходная мощность при компрессии 1 дБ		Коэффициент шума
