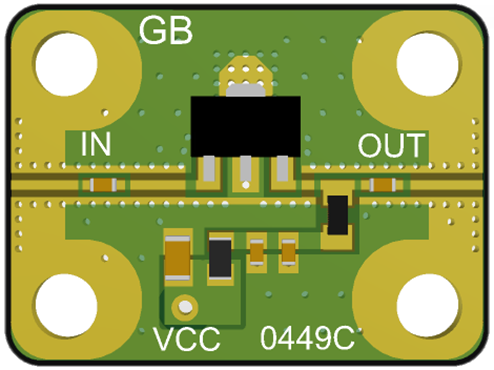

MW-GB02-0403 - Широкополосный усилитель тип 2 ( до 6 ГГц с вых. мощностью 12 дБм К1324УВ8У1)

Редактировал(а) Ксения Горнева 2024/12/25 17:29

Содержание

Основные параметры

Параметр	Типовое значение
Диапазон рабочих частот, ГГц	0,03 – 7,7
Коэффициент усиления на частоте 1,0 ГГц, дБ	19,0
Выходная мощность при уровне компрессии коэффициента усиления 1 дБ на частоте 1 ГГц, мВт	40,3
Коэффициент шума на частоте 1,0 ГГц, дБ	2,6

Значения параметров приведены при U_пит = 5 В, Р_ВХ = - 20 дБм, Т = 25° С

Параметр	Предельное значение
Входная мощность, мВт	40
Рассеиваемая мощность, мВт	490
Примечание: одновременное воздействие двух предельных значений не допускается

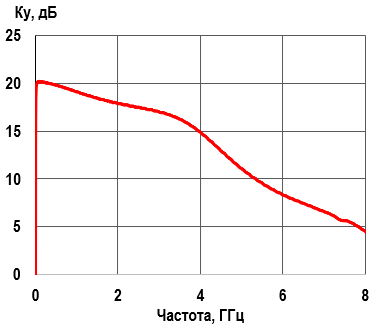

Коэффициент усиления		Изоляция

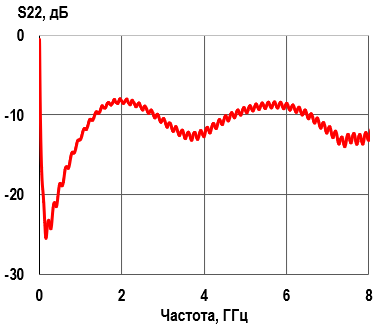

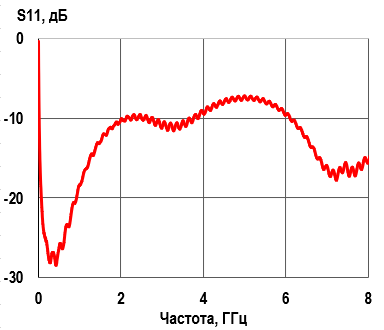

Отраженная от входа мощность		Отраженная от выхода мощность

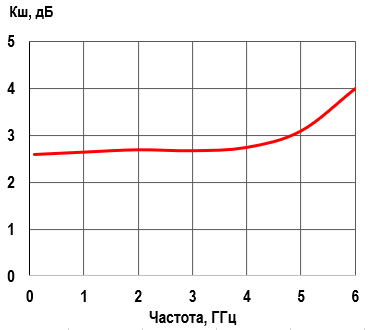

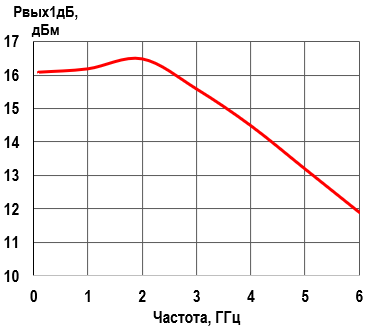

Выходная мощность при компрессии 1 дБ		Коэффициент шума
