MW-FDIV04-0403 - Делитель частоты тип 4 (делитель на 2/4/8/16 до 15 ГГц (К1324ПЦ9У)
Редактировал(а) Владислав Терёхин 2024/12/24 17:39
MW-FDIV04-0605 | |
|---|---|
 | |
| Размер | 0403 |
Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | К1324ПЦ9У |
| Плата питания | DC-TP01-0201 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 0,2 – 12,0 |
| Динамический диапазон, дБм | -10 …+10 |
Уровень фазовых шумов на отстройке 10 кГц при входной частоте 1 ГГц, дБн/Гц | -155 |
Значения параметров приведены при Uпит = 5 В, РВХ = 0 дБм, Т = 25° С

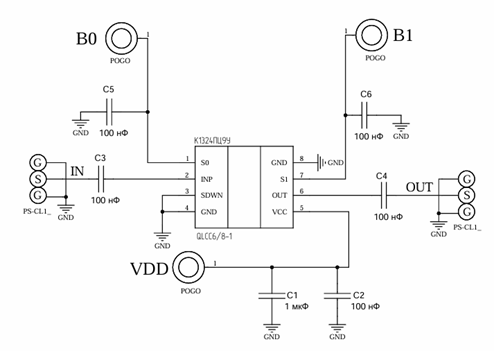

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания, В | 5,25 |
| Напряжение управления, В | 3,5 |
| Входная мощность, мВт | 10 |
| Рассеиваемая мощность, мВт | 580 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
