MW-FDIV03-0403 - Делитель частоты тип 3  (делитель на 8; 0,1-3,8 ГГц К1324ПЦ3У)

Редактировал(а) Олег Григорьев 2025/07/10 17:10

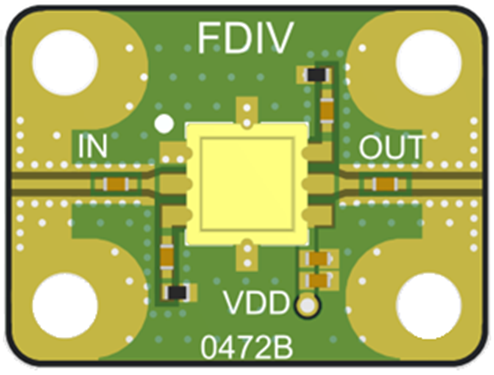

MW-FDIV03-0403

Размер0403
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПЦ3У
Плата питанияDC-LDO01-0403

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,1 – 4,0
Динамический диапазон, дБм-5 …+5

Уровень фазовых шумов на отстройке 10 кГц при входной частоте 1 ГГц, дБн/Гц

-129

Значения параметров приведены при Uпит = 5 В, РВХ = 0 дБм, Т = 25° С

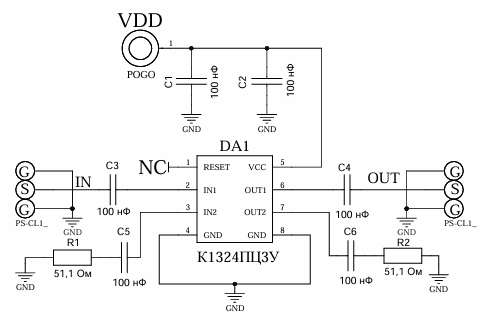

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт10
Рассеиваемая мощность, мВт400
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

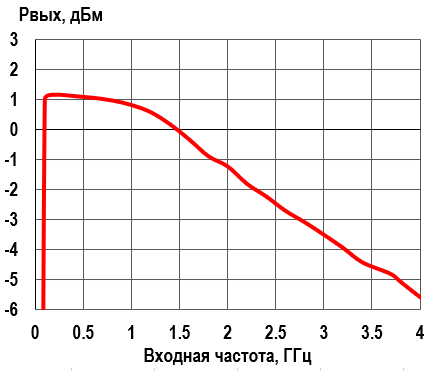

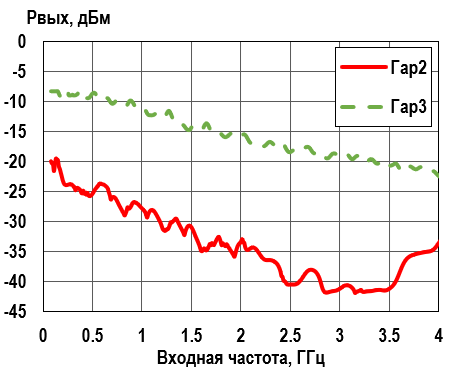

Мощность основной гармоники выходного сигнала 1735123650360-895.pngМощность гармоник выходного сигнала1735123679186-956.png

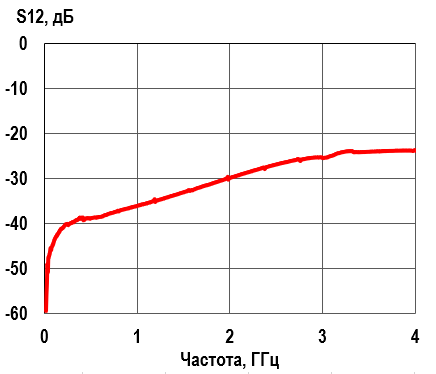

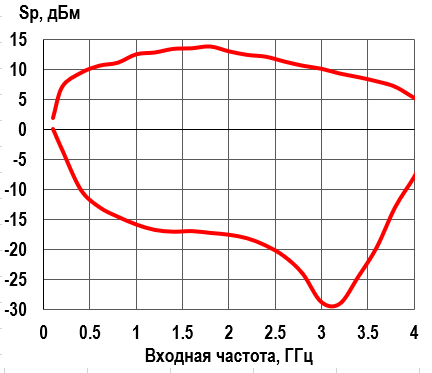

Диапазон чувствительности1735123706080-750.pngИзоляция1735123724520-904.png

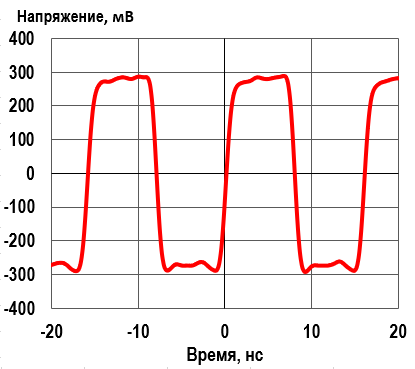

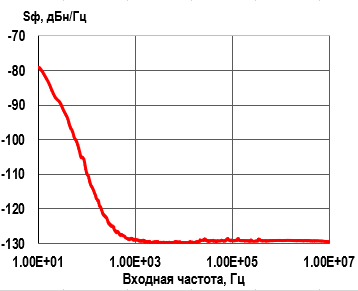

Фазовый шум1735123754431-227.pngФорма выходного напряжения1735123776053-367.png
