MW-FA05-0303 - Фиксированный аттенюатор (3 дБ до 2,5 ГГц К1324ПМ13АТ)

Редактировал(а) Ксения Горнева 2024/12/24 17:31

MW-FA05-0303

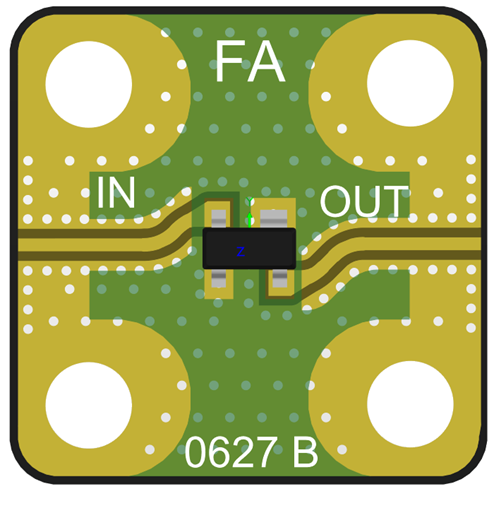

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПМ13АТ

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГцDC – 2,5
Неравномерность коэффициента ослабления, DC – 0,5 ГГц, дБ0,08
Неравномерность коэффициента ослабления, DC – 1,5 ГГц, дБ0,19
Неравномерность коэффициента ослабления, DC – 2,5 ГГц, дБ0,30
Коэффициент отражения по входу, дБ-31,0
Коэффициент отражения по выходу, дБ-28,0

Значения параметров приведены при РВХ = -20 дБм, Т = 25° С

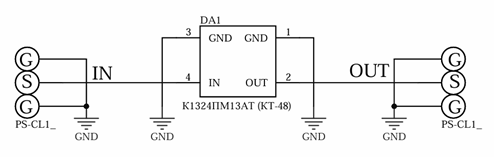

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт500
Рассеиваемая мощность, мВт500

Примечание: одновременное воздействие

двух предельных значений не допускается

Данные измерений

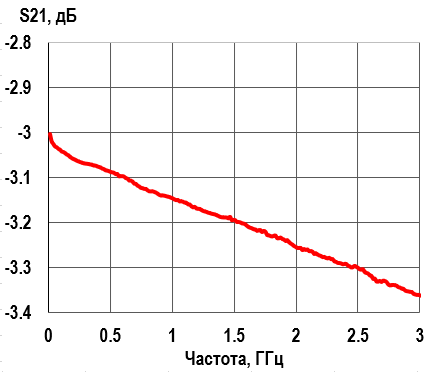

Вносимое ослабление1735050651289-862.png

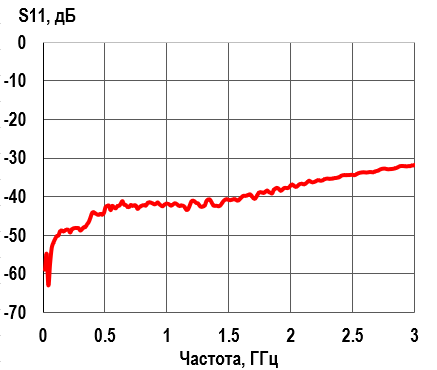

Отраженная от входа мощность1735050641913-573.pngОтраженная от входа мощность1735050661288-250.png
