MW-FA03-0203 - Фиксированный аттенюатор тип 3 (10 дБ до 20 ГГц К1324ПМ20У)

Редактировал(а) Ксения Горнева 2024/12/24 17:22

MW-FA03-0203

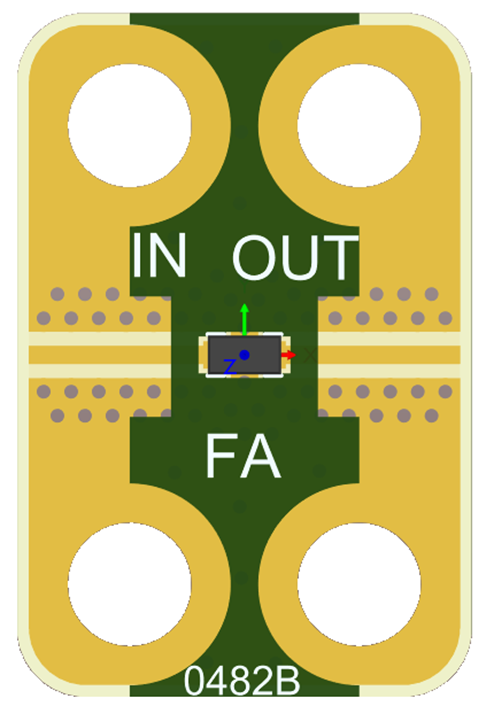

Размер0203
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПМ20У

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГцDC – 30,0
Неравномерность коэффициента ослабления, DC – 10,0 ГГц, дБ0,7
Неравномерность коэффициента ослабления, DC – 15,0 ГГц, дБ1,3
Неравномерность коэффициента ослабления, DC – 30,0 ГГц, дБ2,7
Коэффициент отражения по входу, дБ-15,0
Коэффициент отражения по выходу, дБ-13,0

Значения параметров приведены при PВХ = -20 дБм, Т = 25°С.

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт500
Рассеиваемая мощность, мВт500
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

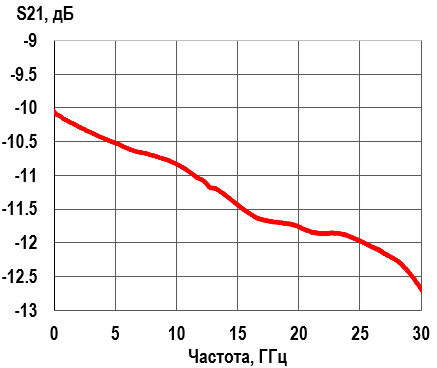

Вносимое ослабление1735050023021-259.png

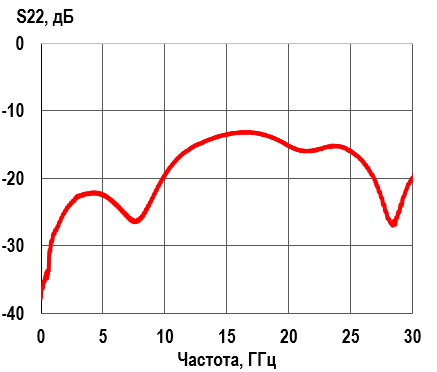

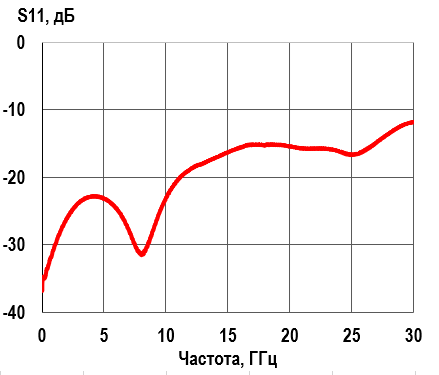

Отраженная от входа мощность1735050082421-831.pngОтраженная от выхода мощность1735050094776-299.png
