MW-FA02-0203 - Фиксированный аттенюатор тип 2 (5 дБ до 20 ГГц  К1324ПМ15У)

Редактировал(а) Ксения Горнева 2024/12/24 17:22

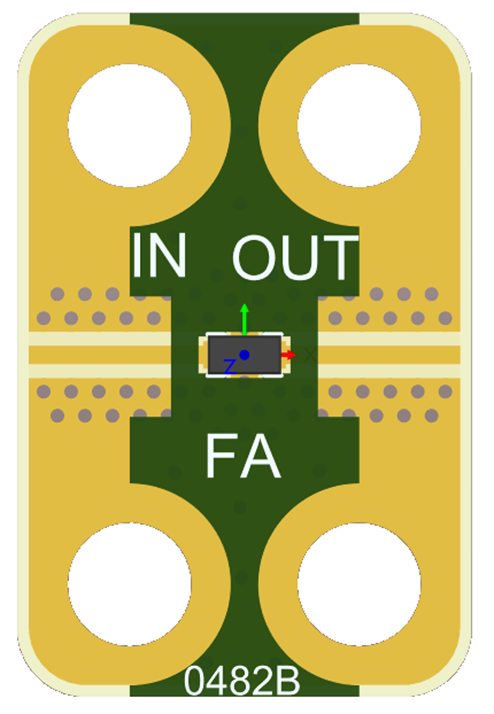

MW-FA02-0203

Размер0203
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПМ15У

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГцDC – 29,0
Неравномерность коэффициента ослабления, DC – 10,0 ГГц, дБ0,7
Неравномерность коэффициента ослабления, DC – 15,0 ГГц, дБ1,4
Неравномерность коэффициента ослабления, DC – 29,0 ГГц, дБ2,7
Коэффициент отражения по входу, дБ-12,0
Коэффициент отражения по выходу, дБ-10,0

Значения параметров приведены при PВХ = -20 дБм, Т = 25°С.

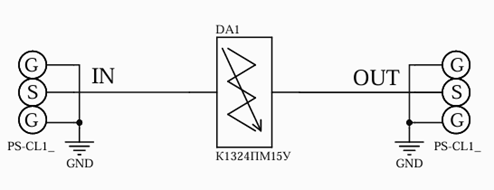

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт500
Рассеиваемая мощность, мВт500
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

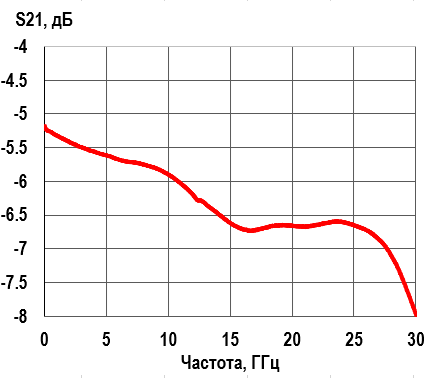

Вносимое ослабление1735049759782-275.png

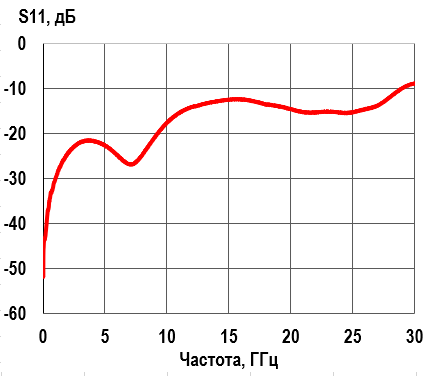

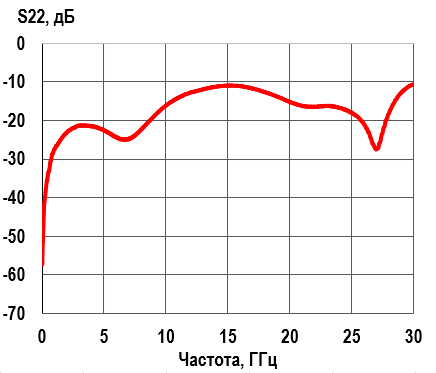

Отраженная от входа мощность1735049788731-436.pngОтраженная от выхода мощность1735049775555-304.png
