MW-FA01-0203 - Фиксированный аттенюатор тип 1 (3 дБ до 20 ГГц К1324ПМ13У)

Редактировал(а) Ксения Горнева 2024/12/25 16:50

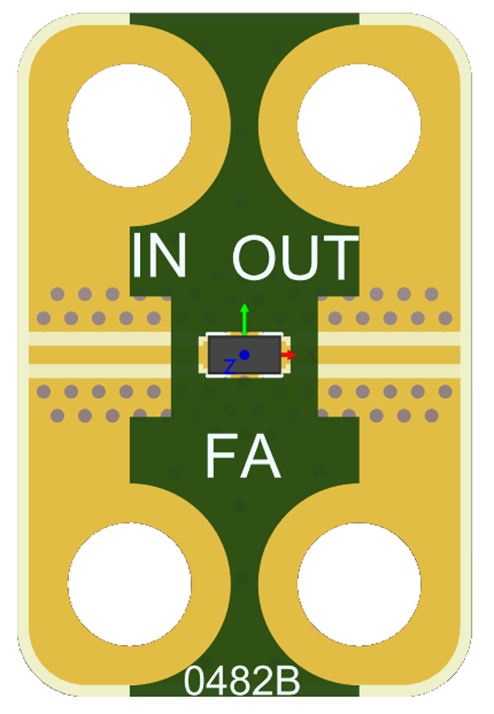

MW-FA01-0203

Размер0203
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПМ13У

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГцDC – 21,0
Неравномерность коэффициента ослабления, DC – 10,0 ГГц, дБ1,1
Неравномерность коэффициента ослабления, DC – 15,0 ГГц, дБ2,0
Неравномерность коэффициента ослабления, DC – 21,0 ГГц, дБ2,5
Коэффициент отражения по входу, дБ-11,0
Коэффициент отражения по выходу, дБ-10,0

Значения параметров приведены при PВХ = -20 дБм, Т = 25°С.

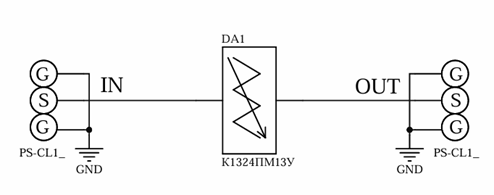

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт500
Рассеиваемая мощность, мВт500
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

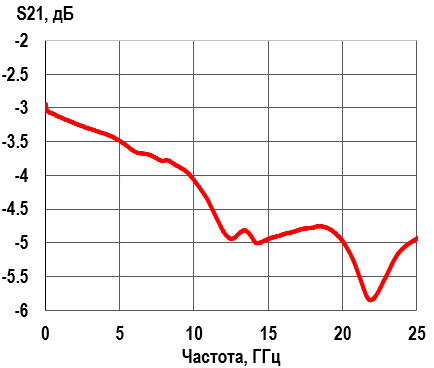

Вносимые потери1735048926597-927.png

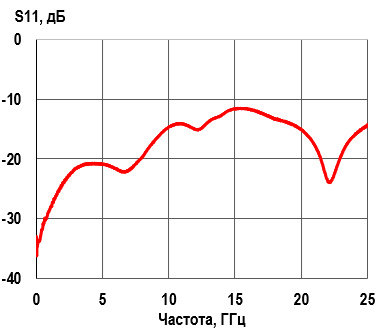

Отраженная от входа мощность1735134629902-434.png

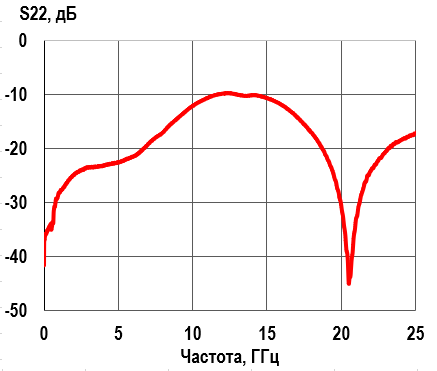

Отраженная от выхода мощность
