MW-DAT06-0503 - Цифровой аттенюатор до 8 ГГц 6-бит (AK159P)
Редактировал(а) Олег Григорьев 2026/09/25 15:36

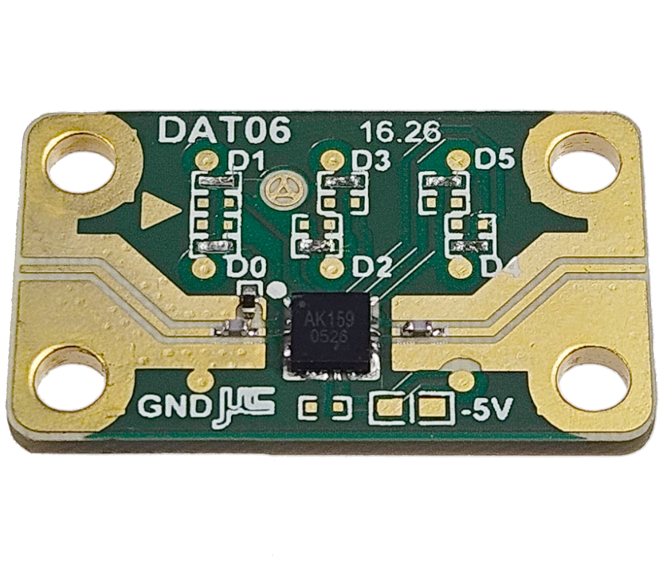

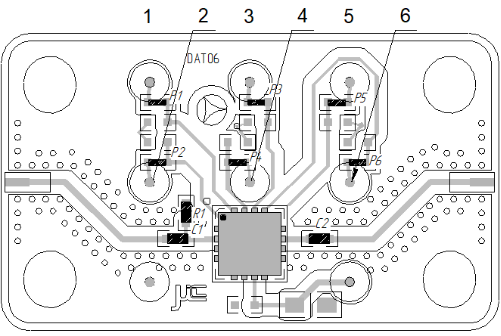

MW-DAT06-0503 | |
|---|---|
 | |
| Размер | 0503 |
| Производитель |  |
| Основная ЭКБ | AK159P |
| Плата питания | |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон частот, ГГц | DC – 11 |
| КСВН входа | 1,4 |
| Коэффициент передачи, дБ | 4 |
| Количество разрядов | 6 |
| Минимальный разряд, дБ | 0,5 |
| Среднеквадратичная ошибка амплитуды, дБ | 0,4 |
| Фаза, град. | 5 |
| Входная мощность P1дБ, дБм | TBD |
| Напряжение управления, В | +5 |
| Ток потребления по цепи управления, мА | TBD |
| Время переключения 10%/90%, нс | TBD |
| Напряжение питания (Vпит), В | -5 |
| Ток потребления (Iпит), мА | 17 |
Значения параметров приведены при Vпит = -5 В, Vупр = 0/5 В, 50 Ω, Т = 25° С

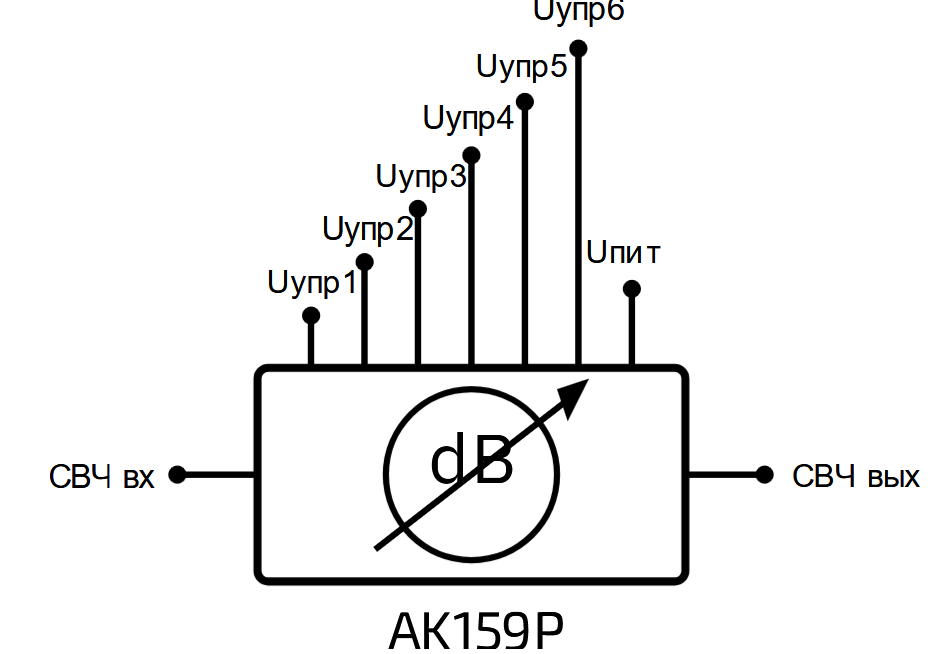

Функциональная схема
Таблица истинности
| Вносимое ослабление, дБ | Uупр1, В | Uупр2, В | Uупр3, В | Uупр4, В | Uупр5, В | Uупр6, В |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 0,5 | 5 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 5 | 0 | 0 | 0 | 0 |
| 2 | 0 | 0 | 5 | 0 | 0 | 0 |
| 4 | 0 | 0 | 0 | 5 | 0 | 0 |
| 8 | 0 | 0 | 0 | 0 | 5 | 0 |
| 16 | 0 | 0 | 0 | 0 | 0 | 5 |
| 31,5 | 5 | 5 | 5 | 5 | 5 | 5 |
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания (Vпит), В | -6,0 |
| Напряжение управления (Vупр), В | +6,0 |
| Входная ВЧ мощность, дБм | 23 |
| Темп. хранения, °C | -70/+95 |
| Рабочая темп., °C | -60/+85 |
| ESD (HBM) | 1C |
| Оплавление, °C/с | 260/30 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

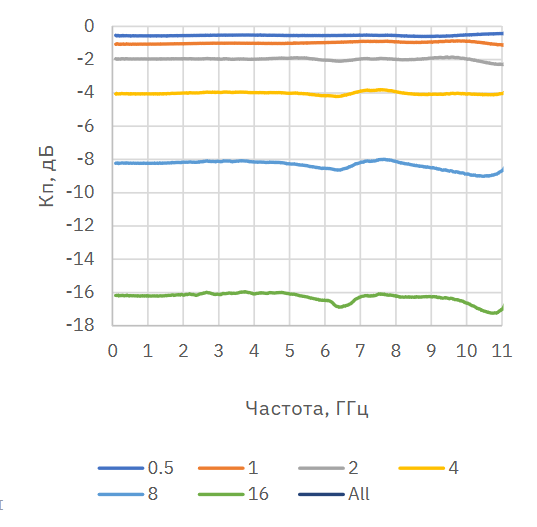

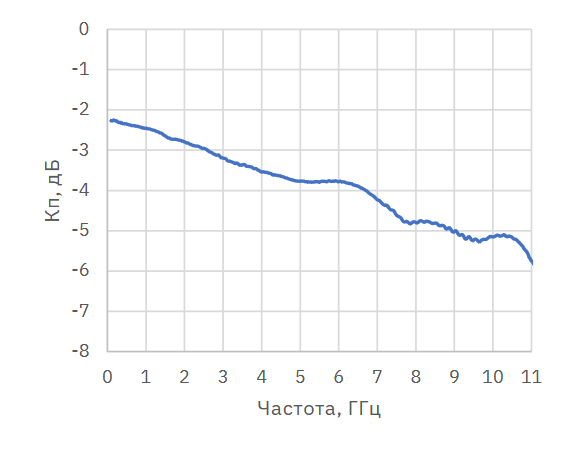

| Коэффициент передачи | Основные состояния |
 |  |

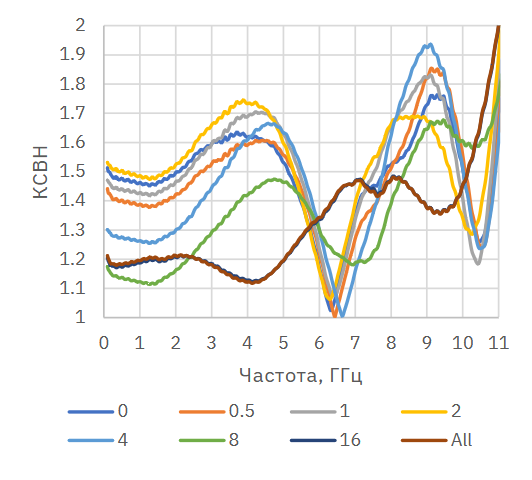

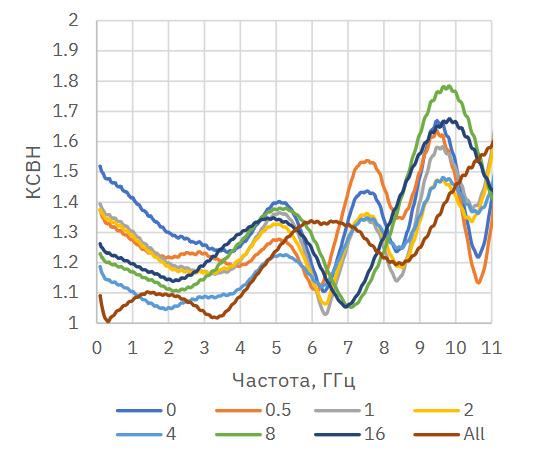

| КСВН входа в основных состояниях | КСВН выхода в основных состояниях |
 |  |

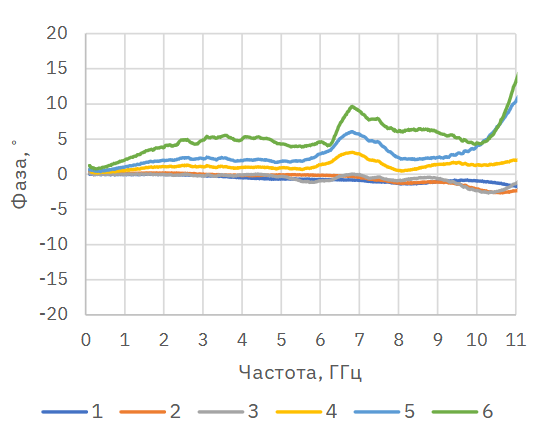

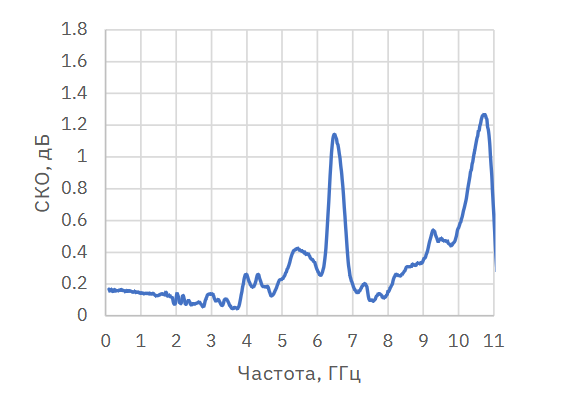

| Среднеквадратичная ошибка амплитуды | Фазовый сдвиг |
 |  |
