MW-DAT03-0605 - Цифровой аттенюатор до 14 ГГц 6-бит ГГц (MP109D)
Редактировал(а) Олег Григорьев 2024/11/28 12:23
MW-DAT03-0605 | |
|---|---|
 | |
| Размер | 0605 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
Производитель ЭКБ | АО «НПФ «Микран» |
| Основная ЭКБ | MP109D |
| Плата питания | DC-CTRL01-0605 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частота, ГГц | 0,01 – 6,0 |
| Вносимые потери, дБ | не более 5 |
| Амплитудная ошибка, дБ | не более 0,3 |

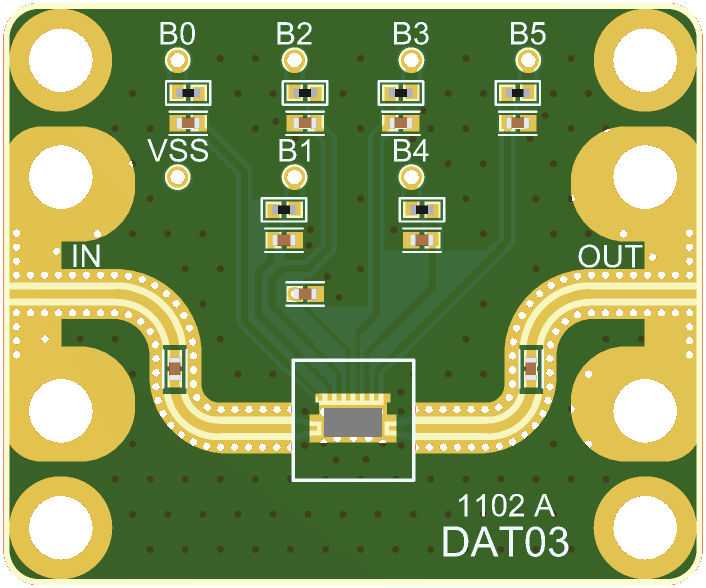

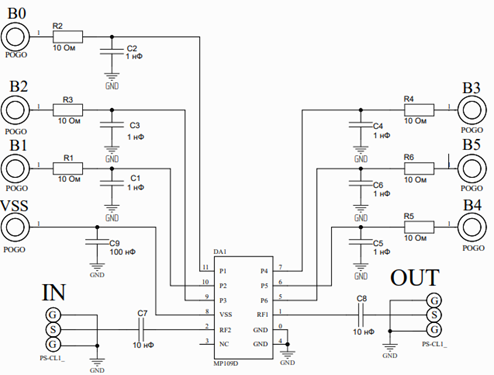

Функциональная схема
Предельные параметры
Параметр | Предельное значение |
| Напряжение питания, В | -7,5 |
| Напряжение управления, В | 0 ... +5,5 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Таблица истинности основных состояний
| В0 | В1 | В2 | В3 | В4 | В5 | Нормированный коэффициент передачи, дБ |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | -0,25 |
| 0 | 1 | 0 | 0 | 0 | 0 | -0,5 |
| 0 | 0 | 1 | 0 | 0 | 0 | -1 |
| 0 | 0 | 0 | 1 | 0 | 0 | -2 |
| 0 | 0 | 0 | 0 | 1 | 0 | -4 |
| 0 | 0 | 0 | 0 | 0 | 1 | -8 |
| 1 | 1 | 1 | 1 | 1 | 1 | -15,75 |
