MW-CG01-0303 - Кварцевый генератор 100 МГц (ГК258-П-13БМ)
Редактировал(а) Олег Григорьев 2025/07/11 16:15
MW-CG01-0303 | |
|---|---|
 | |
| Размер | 0303 |
| Производитель блока | ООО "ИнноЦентр ВАО" |
| Производитель ЭКБ | ООО "Пьезотрон" |
| Основная ЭКБ | ГК258-П-13БМ |
| Плата питания | DC-TP01-0201 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Рабочая частота, МГц | 100 |
| Общая стабильность, ppm | ±10 |
| Температурная стабильность | (-40 +70°C) ±25ppm |
| Температура хранения, °C | -55 +125 |
| Потребляемый ток (макс.), мА | 25 |
| Выходное напряжение | Уровень логического ‘0’ = 10% Uпит макс Уровень логической ‘1’ = 90% Uпит мин |
| Время запуска (макс), мс | 10 |
| Длительность фронта / спада импульса (макс), нс | 5 |
Значения параметров приведены при Uпит = 3,3 В.

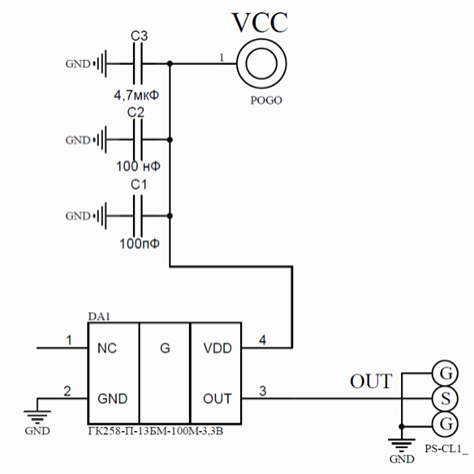

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания Uпит, В | от 3,1 до 3,5 В |
Данные измерений
Режим измерений, если не указано иного: VCC = 3,3 В.

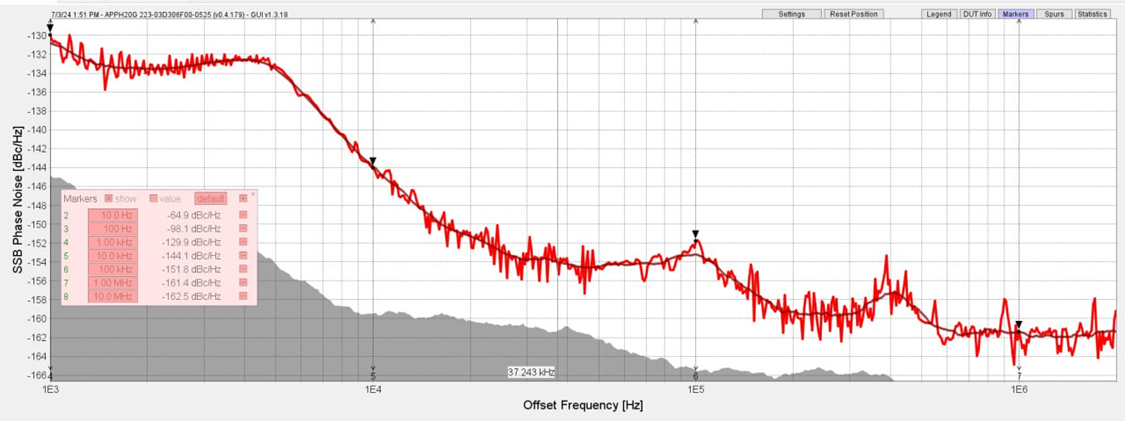

Фазовый шум
