MW-BT01-0403 - Тройник смещения, 30МГц-20ГГц, 500мА, 12В

Редактировал(а) Олег Григорьев 2024/11/28 12:11

MW-BT01-0403

Размер0403
Производитель блокаООО «ИнноЦентр ВАО»
Плата питанияDC-LDO01-0403

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,03 – 20 ГГц
Вносимые потери (20 ГГц), дБ2,5

Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

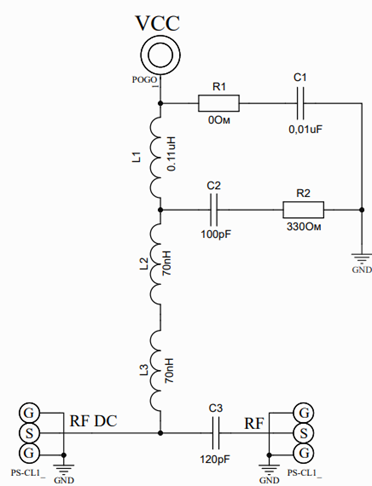

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Максимальный ток, мA650
Максимальное напряжение, В40
Входная мощность, Вт5
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений
