CT-RFB
CT-RFB1	CT-RFB4
Производитель блока	ООО «ИнноЦентр ВАО»
Страница в магазине

Содержание

• Функциональные особенности
• Основные параметры
• Результаты измерений CT-RFB1
• Результаты деембединга CT-RFB1



Функциональные особенности

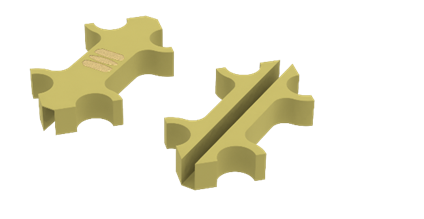

CT-RFB1 и CT-RFB4 – СВЧ-переходы, устанавливаемые на стыках между блоками.

• CT-RFB1 устанавливаются при прямых соединениях между двумя блоками
• CT-RFB4 нужны для соединения блоков, контактные площадки которых расположены под углом (Например, MW-PDIV01-0303 или MW-XN01-0303).

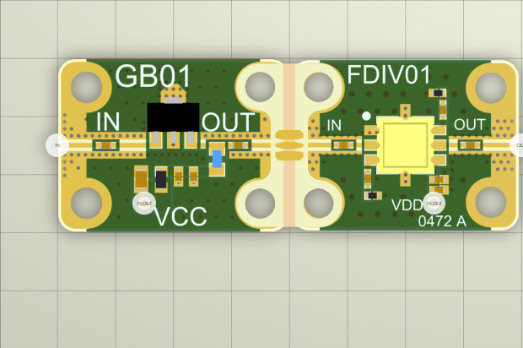

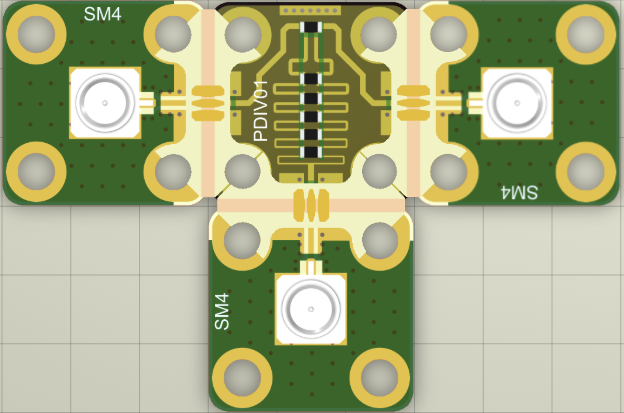

Примеры установки:

CT-RFB1	CT-RFB4

Основные параметры

Результаты измерений CT-RFB1

Для измерения S-параметров СВЧ-перехода были измерены S-параметры следующих двух схем:

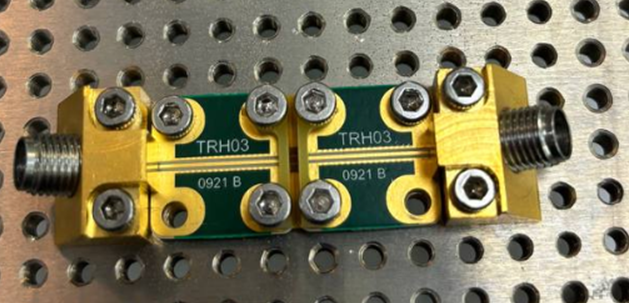

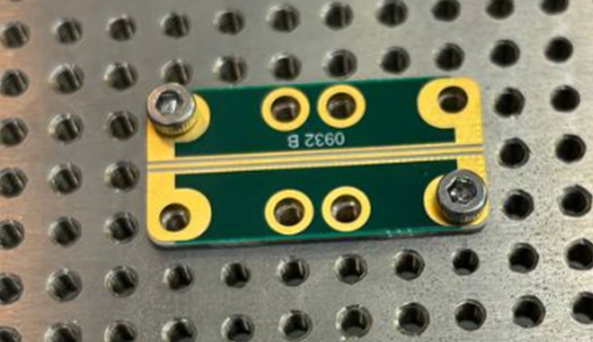

Полосок на проход на одной плате 0603	Полосок на проход, соединенный из двух блоков 0303 с помощью прижима

В результате измерений, получены следующие результаты:

Результаты деембединга CT-RFB1

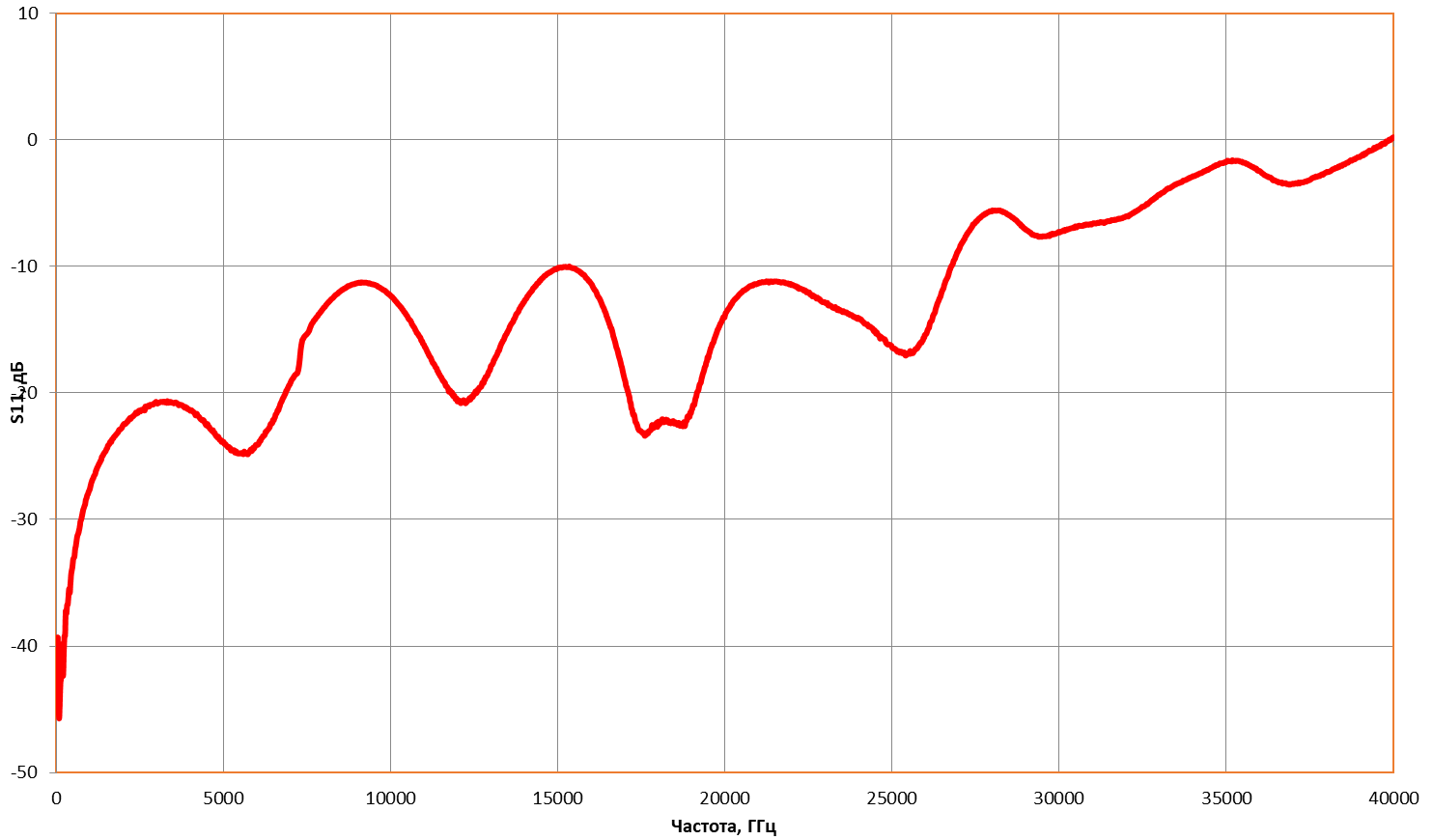

На основе полученных данных, было произведено вычисление S-параметров самого СВЧ-перехода:
