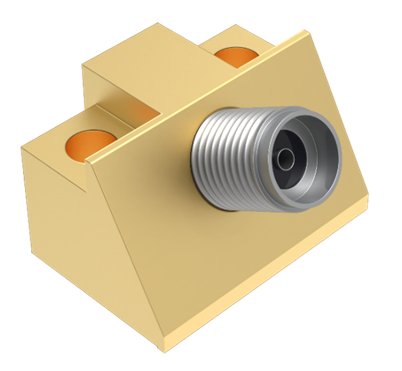

CT-PB01-0203 - Угловой разъем 2,92 мм
CT-PB01-0203 | |
|---|---|
 | |
| Размер | 0203 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 0 – 25,0 |
| Вносимые потери, дБ | Не более 1,0 |
| Коэффициент отражения по входу, дБ | Не более -15 |
| Крутящий момент прижима винтами (рекомендуемый), Н*м | 0,1 |
| Крутящий момент прижима винтами (предельно допустимый), Н*м | 0,2 |
Режим измерений, если не указано иного: РВХ = -20 дБм, Т = 25° С.
Порядок установки
1. Разместите на основании блок, к которому будет крепиться разъем.

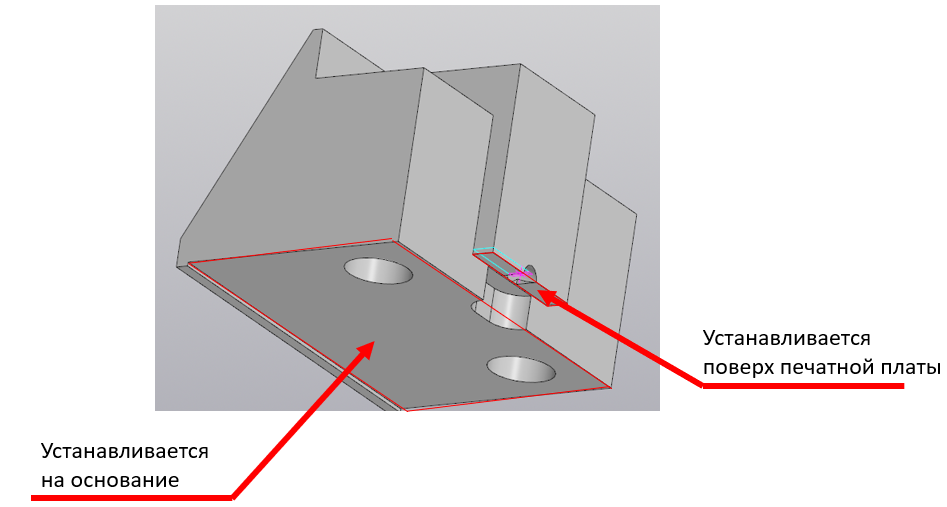

2. Установите разъем так, чтобы он заходил поверх блока частью с подпружиненным контактом. Убедитесь в том, что разъем плотно прижат к блоку, и что контакт упирается в сигнальную линию.
3. Закрутите винты при помощи динамометрической отвёртки или автоматической отвёрткой, поставляемой в комплектах СВЧ КИТ до того момента, пока она не остановится автоматически. Обратите внимание, что дальнейшее закручивание может привести к повреждению как самого разъёма, так и печатной платы, на которую он устанавливается.
4. Разъем готов к работе. Можете подключить к нему SMA-кабель.

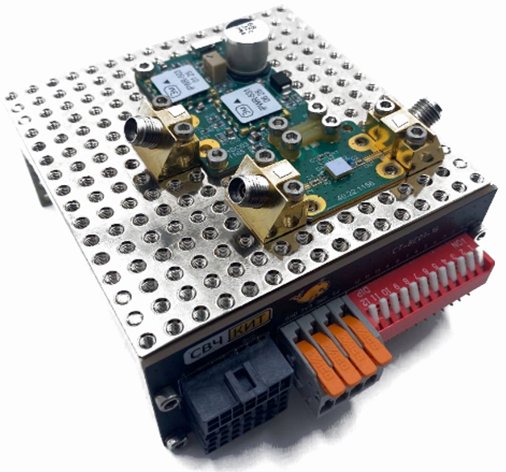

Ниже показан пример корректной установки разъёмов CT-PB01-0203:
Данные измерений

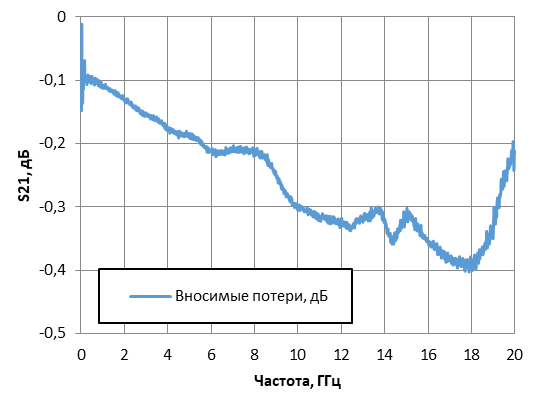

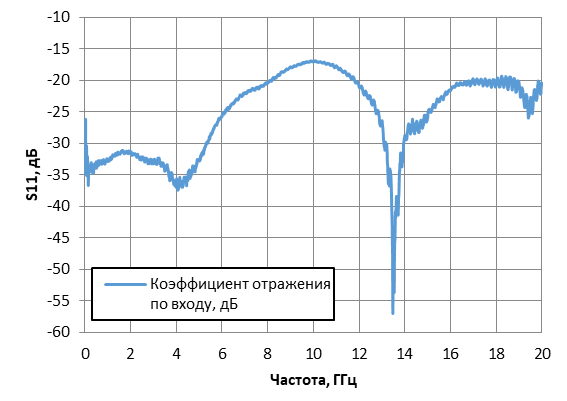

| Коэффициент отражения по входу, дБ | Вносимые потери, дБ |
 |  |
