MW-VVA01-0605 - Аттенюатор с аналоговым управлением (до 10 ГГц) (RMA31832)
Редактировал(а) Дмитрий Гаранович 2026/04/07 17:19
MW-VVA01-0605 | |
|---|---|
 | |
| Размер | 0605 |
| Производитель ЭКБ |  |
| Основная ЭКБ | RMA31832 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | DC – 10,0 |
| Начальное ослабление, дБ | 4,0 |
| Диапазон регулировки ослабления, дБ | 0 – 15 |
| Точка компрессии по входу на 1дБ, дБм | 5,0 |
| Напряжение управления, В | 1 – 2,3 |
| Коэффициент отражения по входу, дБ | -10,0 |
| Коэффициент отражения по выходу, дБ | -10,0 |
| Ток потребления, мА | 10 |
Значения параметров приведены при Т = 25°С.

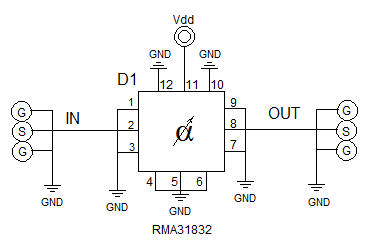

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, дБм | 10 |
| Диапазон рабочих температур, С | -65 ... +85 |
| Примечание: одновременное воздействие двух предельных значений не допускается | |
Данные измерений

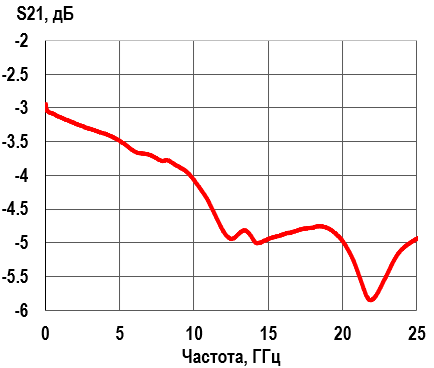

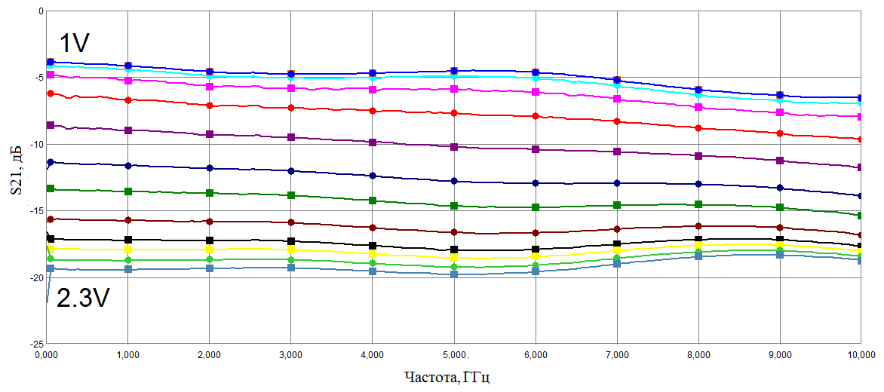

| Вносимые потери |  | ||

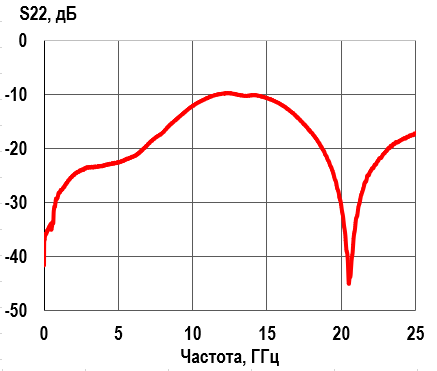

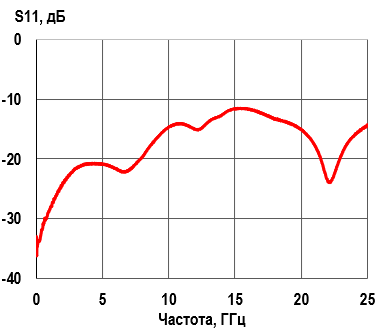

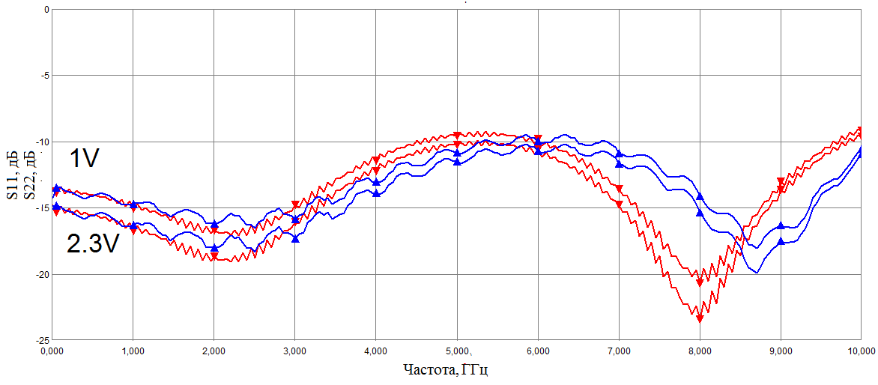

| Отраженная от входа мощность |  | Отраженная от выхода мощность |  |
