MW-SW03-0405 - СВЧ GaN ключ 0,5-6,0 ГГц 25Вт (iSW-191-H)
Редактировал(а) Владислав Терёхин 2024/12/17 15:05
MW-SW03-0405 | |
|---|---|
 | |
| Размер | 0405 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
Производитель ЭКБ | ООО «ИПК Электрон-Маш» |
| Основная ЭКБ | |
| Плата питания | DC-TP01-0201 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| РВХ, дБм | -20 |
| Диапазон рабочих частот, ГГц | 0,5 – 6,0 |
| Вносимые потер, дБ | Менее 2,5 |
| Изоляция, дБ | Более 25,0 |

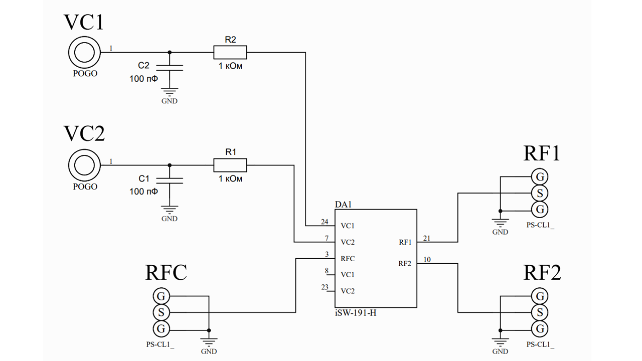

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Входная мощность, Вт | 30 |
| Управляющее напряжение, В | -60 |
| Ток управления, мА | От -2,5 мА до 6 мА |
| Рассеиваемая мощность, Вт | 10 |
| Температура хранения | От – 60 до 150 °C |
