MW-PLL01-0705 - ФАПЧ до 5,5 ГГц (К1324ПЛ1У)
Редактировал(а) Дмитрий Гаранович 2025/07/08 12:05
MW-PLL01-0705 | |
|---|---|
 | |
| Размер | 0705 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | ООО «ИПК «Электрон-Маш» |
| Основная ЭКБ | К1324ПЛ1У |
| Плата питания | |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон входных частот, МГц | от 400 до 5500 |
| Частота опорного сигнала, МГц | до 250 |
| Коэффициент деления основной частоты, ед. | до 8191 |
| Коэффициент деления опорной частоты, ед. | от 2 до 64 |
| Ток потребления, мА | 35 |
Значения параметров приведены при Uпит = 3,3 В, T = 25 °С.

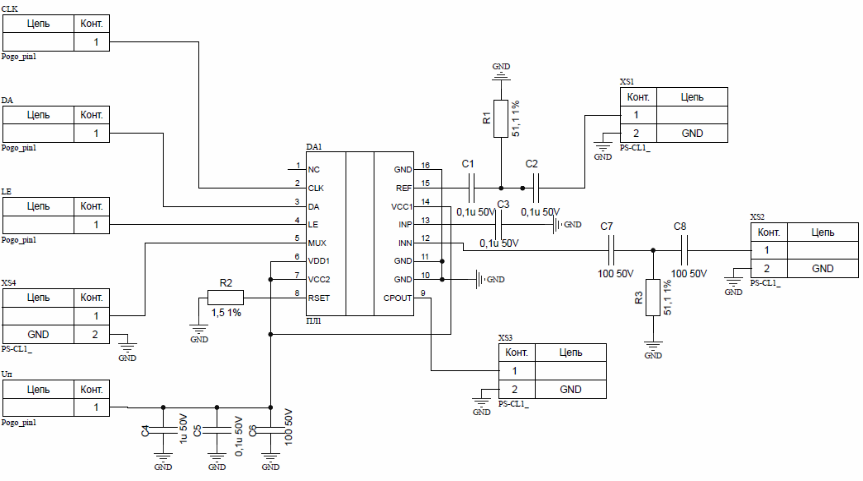

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания Uпит, В | от 3,0 до 3,6 В |
Данные измерений
Режим измерений, если не указано иного: VCC = 3,3 В, Кд = 1000.

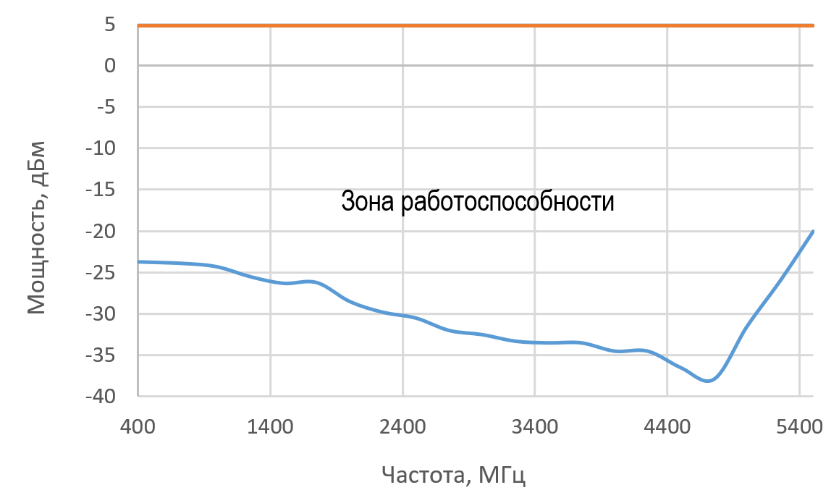

Диапазон входной мощности в зависимости от частоты
