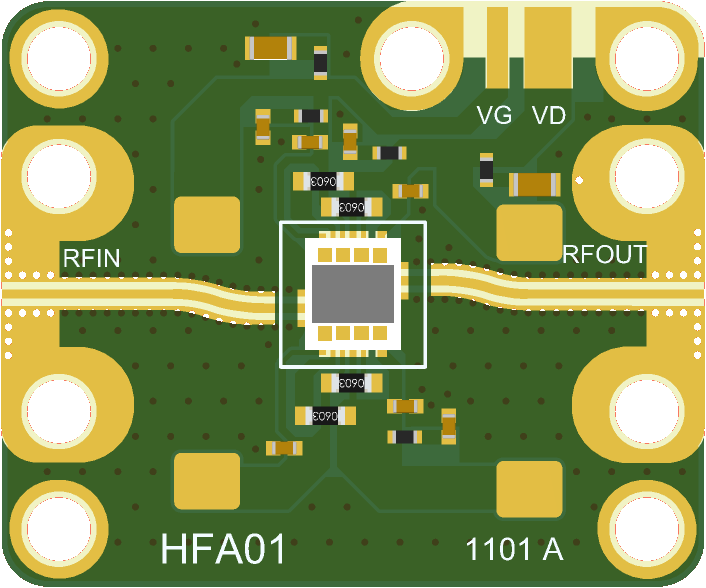

MW-HFA01-0605 - УМ 26-30 ГГц, 500 мВт (MP560)
Редактировал(а) Владислав Терёхин 2024/12/17 14:57
MW-HFA01-0605 | |
|---|---|
 | |
| Размер | 0605 |
| Производитель блока | ООО «ИнноЦентр ВАО» |
| Производитель ЭКБ | «АО «НПФ Микран» |
| Основная ЭКБ | |
| Плата питания | DC-HSC01-0605 |
Страница в магазине | |
Основные параметры
| Параметр | Типовое значение |
| Диапазон рабочих частот, ГГц | 26,5 – 29 |
| Коэффициент усиления на малом сигнале, дБ | Не менее 10 |
| Выходная мощность при компрессии 1 дБ, дБм | Не менее 20 |
| Напряжение питания, В | +6 |
| Ток потребления, мА | 700 |
| Напряжение смещения, В | 1 …-0,4 |

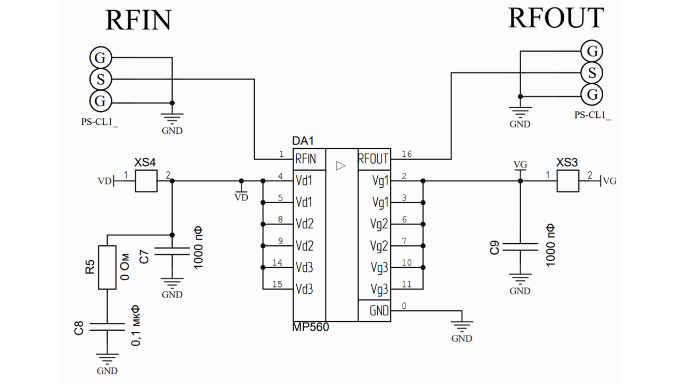

Функциональная схема
Предельные параметры
| Параметр | Предельное значение |
| Напряжение питания, В | +6 |
| Напряжение смещения, В | -1 … -0,4 |
| Рабочая температура, ◦С | -40 … +85 |
| Температура хранения, ◦С | -60 … +125 |
