MW-FDIV02-0403 - Делитель частоты тип 2  (делитель на 4;  0,1-3,8 ГГц  К1324ПЦ2У)

Редактировал(а) Ксения Горнева 2024/12/25 17:17

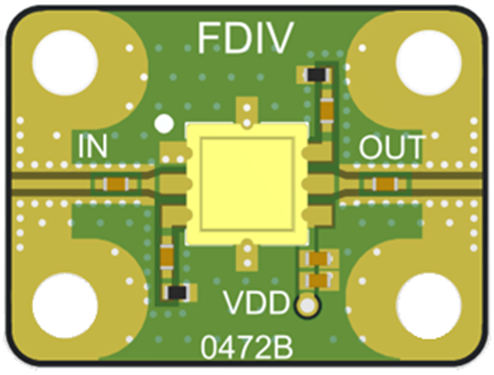

MW-FDIV02-0403

Размер0403
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПЦ2У
Плата питанияDC-LDO01-0403

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГц0,1 – 4,0
Динамический диапазон, дБм-5 …+5

Уровень фазовых шумов на отстройке 10 кГц при входной частоте 0,5 ГГц, дБн/Гц

-130

Значения параметров приведены при Uпит = 5 В, РВХ = 0 дБм, Т = 25° С

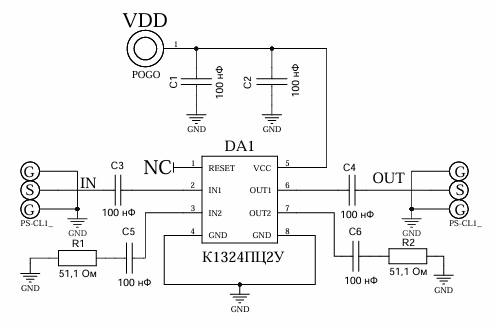

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт10
Рассеиваемая мощность, мВт400
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

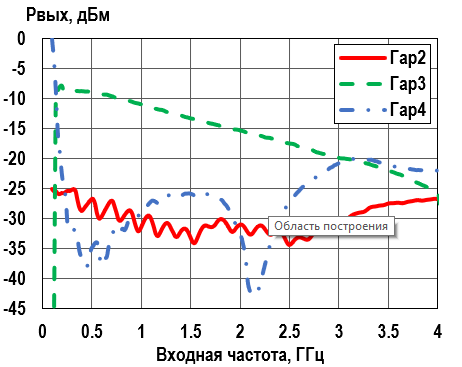

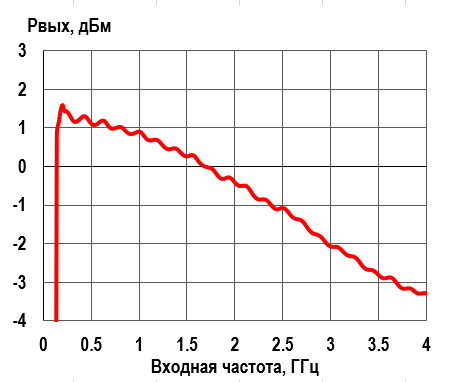

Мощность основной гармоники выходного сигнала1735122683573-884.pngМощность гармоники выходного сигнала 1735122925954-949.png

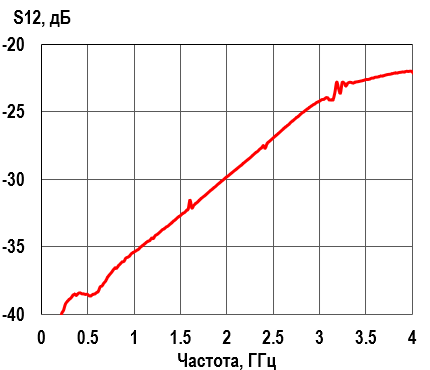

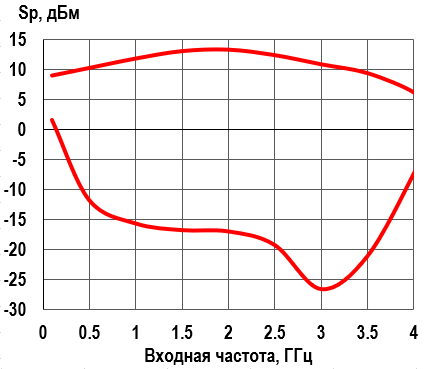

Диапазон чувствительности1735123087990-512.pngИзоляция1735123156569-410.png

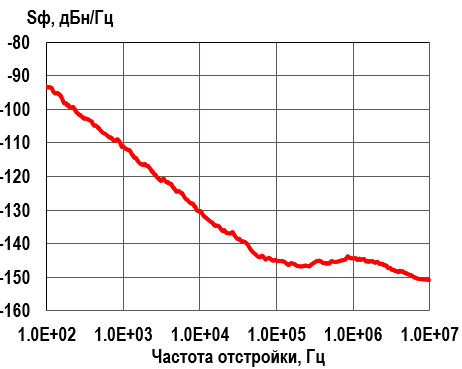

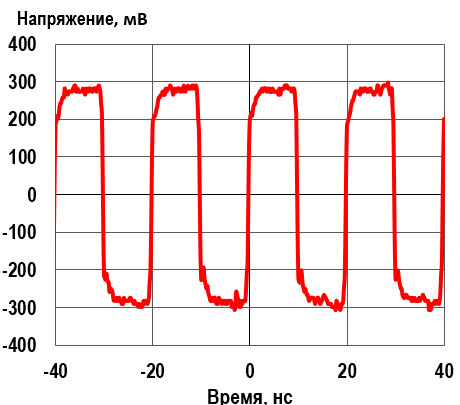

Фазовый шум1735123377090-287.pngФорма выходного напряжения1735123408898-407.png
