MW-FA07-0303 - Фиксированный аттенюатор (7 дБ до 2,5 ГГц К1324ПМ17АТ)

Редактировал(а) Ксения Горнева 2024/12/24 17:37

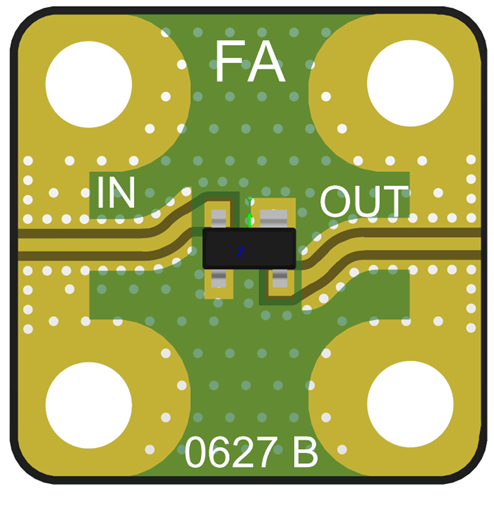

MW-FA07-0303

Размер0303
Производитель блокаООО «ИнноЦентр ВАО»
Производитель ЭКБООО «ИПК Электрон-Маш»
Основная ЭКБК1324ПМ17АТ

Страница в магазине

Содержание

Основные параметры

ПараметрТиповое значение
Диапазон рабочих частот, ГГцDC – 2,5
Неравномерность коэффициента ослабления, DC – 0,5 ГГц, дБ0,1
Неравномерность коэффициента ослабления, DC – 1,5 ГГц, дБ0,2
Неравномерность коэффициента ослабления, DC – 2,5 ГГц, дБ0,3
Коэффициент отражения по входу, дБ-30,0
Коэффициент отражения по выходу, дБ-30,0

Значения параметров приведены при РВХ = - 20 дБм, Т = 25° С

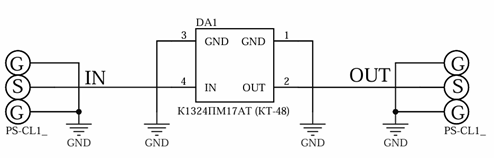

Функциональная схема


Предельные параметры

ПараметрПредельное значение
Входная мощность, мВт500
Рассеиваемая мощность, мВт500
Примечание: одновременное воздействие двух предельных значений не допускается

Данные измерений

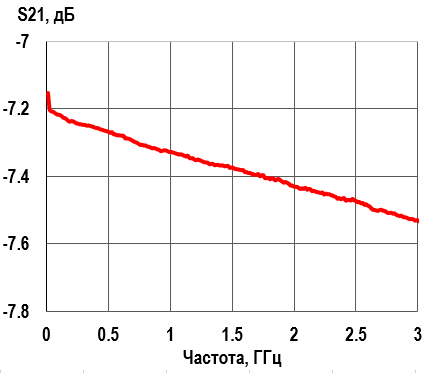

Вносимое ослабление1735051038087-522.png

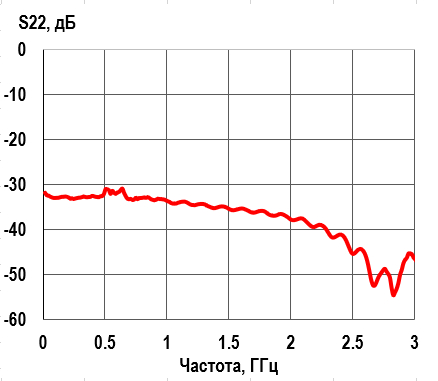

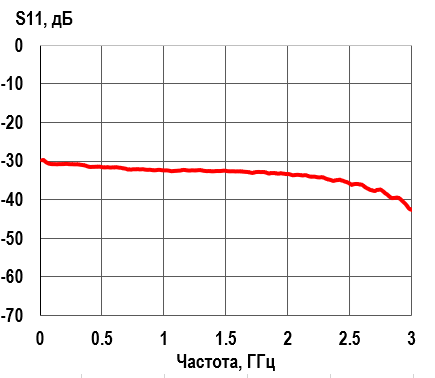

Отраженная от входа мощность1735051020182-977.pngОтраженная от выхода мощность1735051052648-705.png
